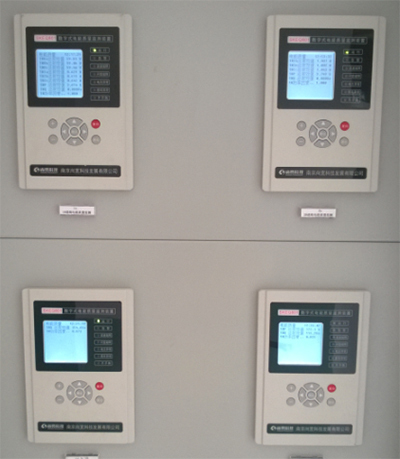

SKEQ801数字式电能质量监测装置

产品特点

SKEQ801数字式电能质量监测装置，，主要用于监测、
、
、分析、、评估监测点的电能质量
，，，，主要包括电能质量实时监测、、电能质量事件告警、、录波、、、数据统计、
、评估分析5个主要功能。。。实时监测分析的主要指标为：基本电气参量，，，电压偏差
，
，，，谐波电压、
、、、谐波电流、、间谐波、、频率偏差、
、三相电压不平衡度、、、、电压波动与闪变等
，，所有实时监测的参量和电能质量指标均可长时间存储检索
。
。。针对电能质量越限、、、电压暂升和电压暂降、、装置提供事件告警和录波分析功能。
。。。

SKEQ801数字式电能质量监测装置适用于用户侧电能质量或者发电侧电能质量的监测
，，，满足风电场电能质量监测、、配电网电能质量监测、、、、输电电压中枢电能质量监测等多种监测需要

☆装置采最新一代高性能32位浮点DSP，，使产品的稳定性和运算速度得到充分保证

☆采集模块采用16位的A/D转换器
，，各项测量计算指标轻松达到要求

☆配置大容量的存储模块，
，具有掉电保持功能

☆高精度的时钟芯片，，并配置有GPS硬件对时电路，
，，便于全系统时钟同步

☆配备高速双以太网络通信接口

☆精心的电气设计，，，整机无可调节器件
，
，实现了免调试概念设计

☆高等级
、、、、高品质保证的元器件选用

☆完善的自诊断功能

☆防潮、、防尘、、抗振动的机箱设计

功能说明

数据采集：SKEQ801数字式电能质量监测装置配置不同数量的模拟量采集回路，，，
，综合实际功能需要和数据处理能力
，，采样率为5KHz，
，即每周波采样100点
。
。。核心器件A/D转换芯片采用16位、、、6通道、
、、、同步采样A/D转换器件，，，，具有转换精度高，，，转换速度快
，，，，同步采样等优点。。同时，，，为防止由于频率偏离额定值时造成测量误差，，，
，装置设有频率自动跟踪回路，，实时调整采样间隔，，，以防止频率“泄漏”。。。

电压偏差：SKEQ801数字式电能质量监测装置实时计算三相相电压和线电压，，，基本记录周期为3s，，
，，取3s的瞬时值进行有效值计算，，，其时间标签为该3秒钟结束的时刻。。。。记录保存的时间间隔，，，，可设置为3秒钟的整数倍
，，记录取最大值
。
。同时，，装置可设置电压偏差门槛值，
，
，实时检测电压偏差是否越限，，，在发生电压偏差越限时
，，，会自动生成相关事件日志并记录有关事件数据
。。。。

谐波监测
：SKEQ801数字式电能质量监测装置对电压、、、电流采样值进行FFT分解，
，，可以得到各次谐波分量，，由于采取了频率自动跟踪补偿
，，，，消除了频率“泄漏”
，
，防止了基波频率偏离额定值情况下造成的测量误差。。实时计算量包括：电压、
、、、电流的总谐波畸变率、
、
、按照国标A级要求的2～25次谐波含有率、、、
、幅值、、、、相位；各次谐波的有功、、、无功功率等。
。同时具有谐波越限告警功能。。。

暂态扰动的监测：SKEQ801数字式电能质量监测装置能实时监测电压瞬时值，，，在发生扰动时，，，经过特定的检测算法，，，判断出扰动，，，并给出扰动发生的时刻，，扰动的幅度，，，，扰动的相位变化，，扰动持续时间等信息；判断出扰动后，，，
，立即启动波形捕捉功能，，即录波功能，，
，，记录下扰动前一段时间至扰动结束后一段时间内的电压波形。。
。
。
